产品介绍
产品特点
本品采用的通讯材料是标准的、通用的5类、超5类以及6类线缆。我们由技术精湛的防水连接器工程师通过特殊的技术处理、高端的生产设备支持将此类线缆通过精美的尼龙加纤外壳保护，简单、方便、快速地转换为具备防水防尘，可在恶劣环境下持续使用的RJ45网络防水连接器。我们所自主研发的RJ45网络防水连接器具备超强的防水性能，在使用过程中传输信号不受影响。我们的RJ45网络防水连接器可以达到IP67防水等级，其应用领域非常广泛，如家喻户晓的LED显示屏、公共场所无处不在的闭路监控系统、现代化通讯设备等等。
产品信息
名称： RJ45网络防水连接器
品牌：WXM威轩曼
系列号： WXM-161
型号：M20
RJ45网络防水连接器

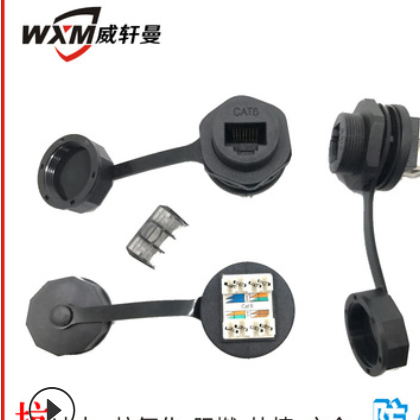

产品实拍图
尼龙材质 有耐腐蚀、耐高温、耐严寒等特点
插针采用铜镀金的加工工艺，保证连接的可靠性
产品描述及尺寸参考图
一、产品描述
1、RJ45六类模块网络防水连接器，非屏蔽黑色，质量好 AAAAA级。
2、新型外观设计，薄型的外形尺寸可以增加插座的口密度，支持高密度安装，使用冲压工具，使安装更简单，更一致。
3、性能超过 TIA /EIA和 ISO六类标准。
4、使用标准冲压工具 90度或 180度安装。
5、带安装护套，减轻线缆弯曲，稳固线缆。
6、特殊触点：提供优越的连接性能。
7、连接器外壳：采用工程尼龙料 PA6材料，使用于-45℃-125℃耐温。
8、减少线缆解开长度，增大线对间距，提高近端串拢性能。
9、端子设计，易于分离线对。
10、通用线序标签清晰，支持 T568AT T568B端接线序。
11、特点：接线方式免焊接，水晶头与插座快速连接，本产品有户外防水。
1 | 芯数 | 8P | 11 | 接线方式 | V 卡冲压接 |
2 | 额定电流 | 0.2A | 12 | 最大入线直径 | OD 7.0mm |
3 | 额定电压 | 36V | 13 | 插座触点 | 铜：镀金 |
4 | 工作耐压 | DC1000V , CA750V 50-60Hz1分钟 | 14 | 卡接 | 磷铜：镀金 |
5 | 接触电阻 | ＜10MΩ | 15 | V 卡接线次数 | ≥80 次 |
6 | 绝缘电阻 | ＞100MΩ | 16 | 插座可重插拔 | ≥750 次 |
7 | 工作温度 | -25℃-105℃ | 17 | 连接器外壳塑胶 | 尼龙 PA66 |
8 | 贮存温度 | -25℃-85℃ | 18 | 阻燃等级 | V-O 级 |
9 | 大气压力 | （86-106）KPa | 19 | 防水等级 | IP67 |
10 | 相对温度 | ≤90％ | 20 | 连接方式 | 螺纹快速连接 |
二、外观尺寸描述
1．外形参考尺寸（长×宽×高）（mm）：以实物为准（图纸仅供参考）。
WXM-161系列 网络防水连接器 组装式前面板安装母座 |
|
|
WXM-161系列 网络防水连接器 （面板插座RJ45母座 前板安装 单头防水） |
|
|
三、产品排线图
WXM-161系列 网络防水连接器 （法兰座RJ45母座 前板安装 单头防水） |
|
|
