矩形高速传输连接器

类别：新产品

名称：矩形高速传输连接器

部门：技术中心连接技术研究所

作者：邵伟

随着信息传输系统的不断升级，通讯系统传输数据量的不断增大，相应的通讯系统对电连接器的要求越来越高。电连接器在不断提升传输速率的同时，还要满足小型化、占用空间小、易于拆装、成本低、耐环境性强、重量轻等特点。

根据以上特点，一种新型矩形接口形式的高速差分连接器应运而生，该连接器通过尾部附件与接口壳体、后定位板的互相定位，使连接器整体减少了零件的使用，降低了成本，且随时进行灵活拆装。该连接器使用矩形接口结构，增大了接触件密度，节省了产品安装空间。

产品主要突出特点：

1 使用零件少，节约成本及生产周期；

2 具有体积小的特点；

3 具体重量轻的特点；

4 具有可维修、便于使用的特点；

5 耐环境性强；

6 产品的定位方式；

7 实现了高速差分信号的传输。

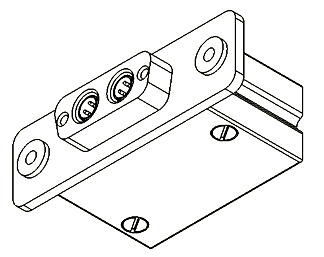

从连接器的结构上，其具有尾部附件与接口壳体，后定位板互相定位的特点。该连接器的插头端由插头壳体、后定位板、尾部附件、标准螺钉以及差分信号接触体组成；插座由插座壳体、后定位板、尾部附件、标准螺钉、定位销、胶垫以及差分信号接触体组成。壳体结构中设计有定位槽，尾部附件结构中设计有定位键，结构上壳体与后定位板对差分信号接触体进行限位，尾部附件通过定位键与壳体的定位槽进行限位，尾部附件通过定位键与后定位板进行限位，从而使壳体、后定位板与尾部附件之间互相限位，进而达到结构稳定。通过矩形结构的设定，产品安装空间较小，安装方便，易于维护，差分信号接触体越多，优势越发明显。
