JDP—15型静电接线盘使用说明

　　JDP-15型静电接线盘是根据用户提出的重量轻、体积小、静电导线长度为15米而开发生产的，系JDP-25型静电接线盘的系列产品，用于各型加油车，其功能是消除加油（抽油）时产生的静电，确保加油（抽油）作业的安全。
　　一、主要技术指标：
　　1.静电导线最大长度：15米;
　　2.导电夹子对底盘的直流电阻：≤10欧姆;
　　3.净重：≤3.2Kg.
　　二、结构原理：
　　本接线盘主要有绕线盘、发条、静电导线、夹子和刹车轮底盘等组成。使用时，将其固定在加油设备上（底盘有3-M8安装孔），当加油（抽油）时，只需将导电夹子拉到附近的静电接地桩上夹紧即可。这样加油（抽油）时产生的静电就可以通过静电导线传至大地，从而消除了因加（抽）油产生的静电荷，保证了加（抽）油作业的安全，加（抽）油完毕操纵刹车手柄，则静电导线自动卷回（静电导线拉出时发条处于张紧状态，回收时发条处于松弛状态）
　　三、操作注意事项：
　　1.使用中，需定期检查导线夹子对底盘的直流电阻≤10欧姆;
　　2.操纵刹车手柄自动收回时，注意回收速度≤2米/秒，以防回收速度过快导电夹子伤人或损坏设备，最好一人操作刹车手柄，一人手持静电导线夹子慢慢走回接盘。

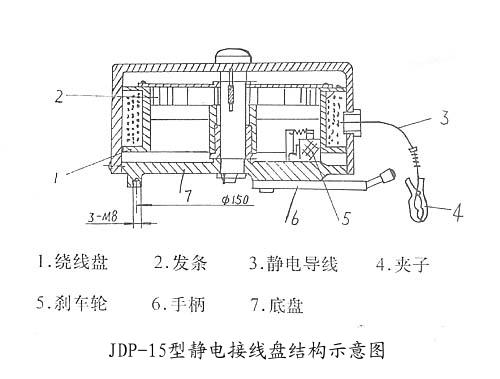

　　结构示意图：
