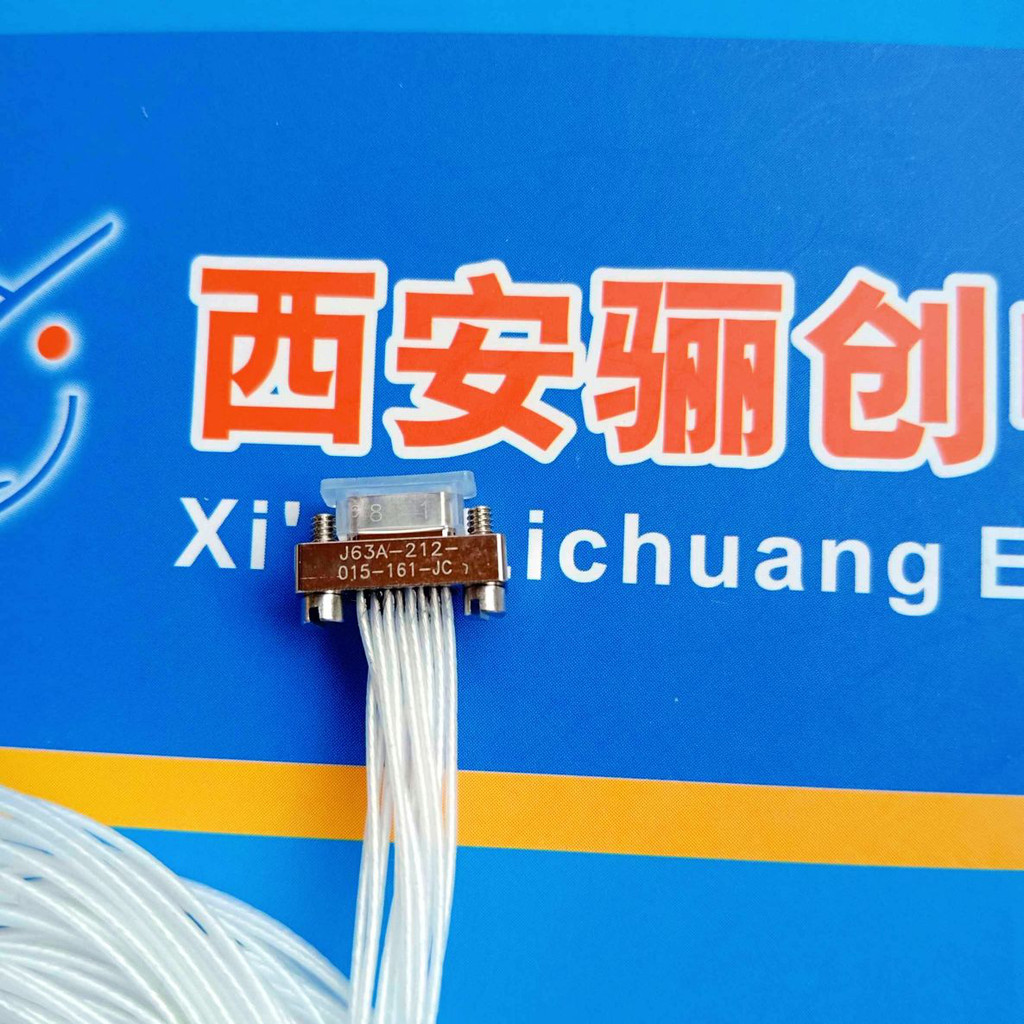

21芯航空插头插座J63A-222-021-261-JC-30CM矩形接插件

产品价格196.00元/只

产品品牌未填

最小起订≥5 只

供货总量888 只

发货期限自买家付款之日起 天内发货

浏览次数1011

企业旺铺https://www.fjzzw168.cn/com/xalc888/

更新日期2021-08-18 22:00

企业主推产品

诚信档案

西安骊创电子科技有限公司

会员级别:企业会员

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 西安骊创电子科技有限公司

企业名片

西安骊创电子科技有限公司

联 系  人:刘静(先生) 销售经理

联系固话:

联系地址:中国陕西省西安市西安市雁塔区太白南路2699中天国际公寓5栋022308室

【友情提示】:来电请说明在飞机制造网看到我们的,谢谢!

商品信息

基本参数

品牌:

未填

所在地:

陕西 西安市

起订:

≥5 只

供货总量:

888 只

有效期至:

长期有效

包装:

箱装

产地:

陕西西安
详细说明
包装 箱装
产地 陕西西安
工作频率 低频
接口类型 AC/DC
认证 CE
形状 矩形
制作工艺 压接
执行质量标准 国标
经营模式 生产加工
品牌 西安骊创
型号 J63A-222-021-261-JC-30CM



电子产品以当天报价为准,欢迎来电咨询,谢谢合作!

联系人:刘梅

咨询热线:18391987290

业务QQ:1295390898

J63A 双排系列微矩形电连接器

 产品特点:


■规格有9、15、21、25、31、37、51、65、69 芯;

■采用麻花针结构,间距为0.635mm;

■占用空间小,头、座采用螺钉螺母旋合对接,插拔柔和、锁紧可靠;

■产品密度高、体积小、重量轻、可靠性高;

■产品为头装针,座装孔固定搭配;配锁紧螺钉的为自由端,配连接螺母的为固定端;自由

端与固定端靠螺钉和螺母旋合对接并锁紧;

■执行标准:GJB 7245-2011《外壳定位超微矩形电连接器通用规范》;

■压接式产品导线为0.035mm2

技术特征:■环境温度:-55℃~+125℃

■震动:10Hz~2000Hz 196m/s2

■随机振动:功率谱密度0.4G2/Hz 总加速度均方根值 23.1G

■冲击:980m/s2 6ms

■额定电流:1A

■接触电阻:≤ 21mΩ

■绝缘电阻:≥ 5000MΩ 100VDC

■质耐压:250V

■机械寿命:200 次


型号命名:

J63A - X X X – XXX - XX X XXX

① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① 主称代号: J63A

② 接触件排列:2—两排接触件

③ 产品类型:1—直式插头(压接型 / 跨骑式)2—直式插座(压接型 / 跨骑式)

3—水平安装压接插头4—水平安装压接插座

9—垂直安装压接插头

A—垂直表贴插头B—垂直表贴插座

C—水平表贴插头D—水平表贴插座

E—弯插印制板型插头F—弯插印制板型插座

G—直插印制板型插头H—直插印制板型插座

J—压接型连体

④ 外壳镀覆: 2—化学镀镍

⑤ 接触件数目:9、15、21、25、31、37、51、65、69 等,接触件数目用3 位数表示

⑥ 接触件端接形式:12—垂直 / 水平 / 跨骑式表贴型插针

22—垂直 / 水平 / 跨骑式表贴型插孔

13—直插印制板型插针 , 引脚长 2.77mm

23—直插印制板插孔 , 引脚长 2.77mm

14—直插印制板型插针 , 引脚长 3.56mm

24—直插印制板型插孔 , 引脚长 3.56mm

15—直插印制板型插针 , 引脚长 4.37mm

25—直插印制板型插孔 , 引脚长 4.37mm

16—压接型插针

26—压接型插孔

32—弯插印制板型插针 , 引脚长 2.77mm

43—弯插印制板型插孔 , 引脚长 2.77mm

33—弯插印制板型插针 , 引脚长 3.56mm

44—弯插印制板型插孔 , 引脚长 3.56mm

34—弯插印制板型插针 , 引脚长 4.37mm

45—弯插印制板型插孔 , 引脚长 4.37mm

PP—插头与插头对应相连 PS—插头与插座对应相连 SS—插座与插座对应相连

⑦ 接触件镀覆 : 1—镀金

⑧ 锁紧件类型:00—无锁紧件;JC—锁紧螺钉 ( 一字槽 );JC1—锁紧螺钉 ( 内六角,不推荐选用 ); TH—

连接螺母;TH1—带焊接安装功能的连接螺母;SH—带焊接安装功能的导向套; NH—带螺母安装的导

向套;DZ—导向柱;DK- 导向孔。(锁紧件均不可拆卸)
